LCD19264中文字库液晶屏生成字库教程

由于LCD19264液晶屏没有自带字库，所以显示字符和汉字时需要自己编程建立字库，汉字点阵比较复杂，需要借助软件来生成，下面把我的经验分享给大家。

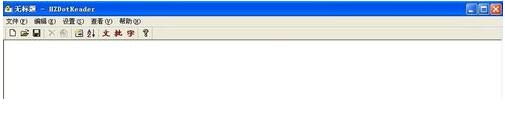

先准备点阵字符软件并打开。

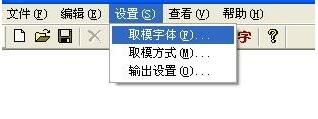

软件设置1：按下上面“设置”按钮下的取模字体，显示下面界面

可以根据自己要求进行取模字体设置，我选择字体“宋体“，点阵大小“16*16”，中英文混合输出打勾，按”确认“键设置完成。

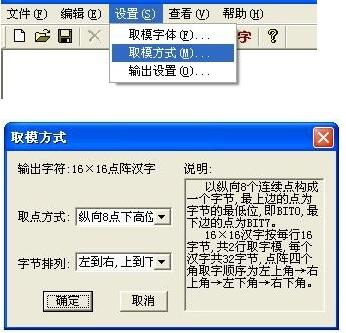

软件设置2：按下上面”设置“按钮下的”取模方式“，显示下面界面。选择取点方式“纵向8点下高位“，字节排列“左到右，上到下”，按”确认“键设置完成。

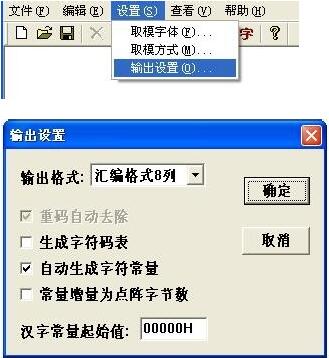

软件设置3：按下上面”设置“按钮下的”输出设置“，显示下面界面。输出格式“汇编格式8列“，自动生成字符常量打勾，按”确认“键设置完成。

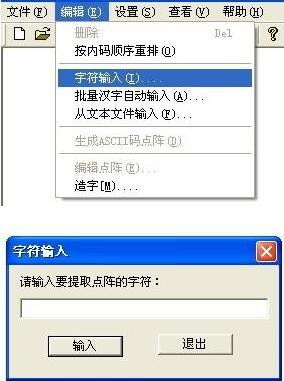

按下上面”编辑“按钮下的”字符输入“，显示下面界面。这时可以输入要显示的字符和汉字并按下确定。

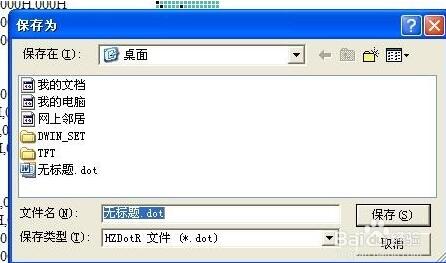

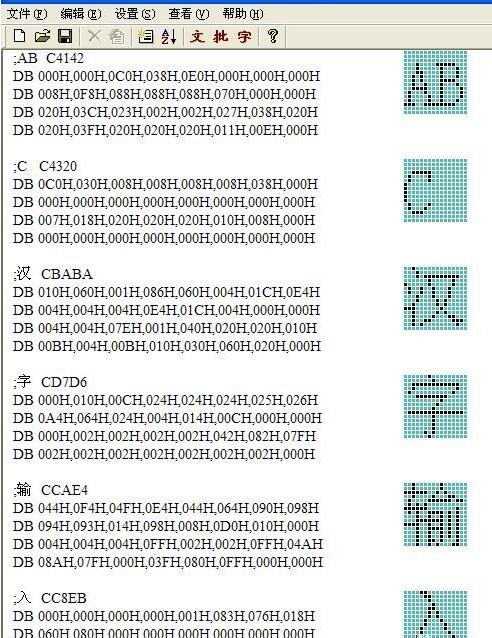

在下面白框里显示出点阵字库，可以按保存键把生成的字库保存到桌面上。

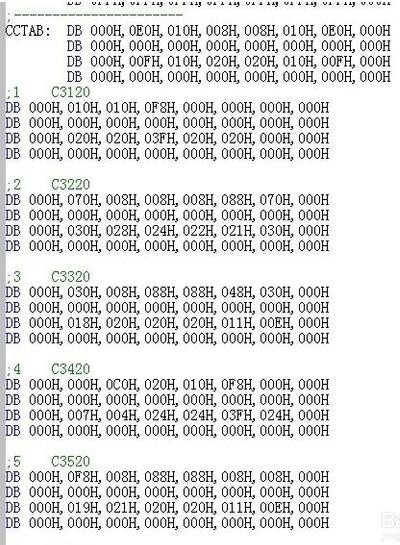

编程时就可以复制字库到程序列表文件中去应用。

注意事项
软件设置一定要正确，否则就显示不出字符。
如没有点阵字符软件HZDotReader可以自己到网上下载。或者联系我们深圳佳显电子技术客服，我们为你提供解决办法。
